Что включает измерение сопротивления изоляции электроустановок?
Измерение сопротивления изоляции представляет собой комплекс инструментальных измерений, который позволяет оценить состояние электропроводки, кабельных линий, отдельных жил, обмоток электрооборудования и подключенных цепей. Основная задача испытаний заключается в выявлении утечек тока, повреждений изоляции кабеля, последствий увлажнения, перегрева, старения, механических воздействий и ошибок монтажа. Работы выполняются между токоведущими частями, между токоведущими частями и защитным проводником, а также между проводниками и главной заземляющей шиной в соответствии с техническим заданием, ПУЭ и действующей нормативной документацией.
До начала испытаний специалисты определяют состав электроустановки, проверяют доступность участков, уточняют схему подключения и отключают оборудование, которое может быть повреждено испытательным напряжением. В зависимости от объекта обследованию подлежат силовые кабели, осветительные сети, розеточные группы, распределительные щиты, вводные устройства, электродвигатели, трансформаторы и другие элементы. При необходимости отдельно контролируются защитный проводник и система уравнивания потенциалов, поскольку их неисправность снижает общий уровень электробезопасности.
Измерения проводятся с применением поверенного измерительного оборудования и испытательного оборудования. Специалист фиксирует фактические результаты измерений, условия проведения работ, состав проверенных цепей и выявленные отклонения. Важное значение имеет погрешность измерений, поэтому в документации указываются примененные приборы и их метрологические характеристики. После завершения работ оформляется протокол электроизмерений, где отражаются схема испытаний, нормативные значения, полученные показатели и вывод о соответствии требованиям. Если обнаружены участки с недостаточным сопротивлением, заказчику предоставляется техническое заключение с описанием дефектов и рекомендациями по устранению.
В каких случаях требуется проверка сопротивления изоляции кабеля и электропроводки?
Проверка сопротивления изоляции необходима при вводе объекта в эксплуатацию, после завершения электромонтажных работ, реконструкции, замены кабельной линии или ремонта распределительного щита. Испытания также выполняются после аварийных отключений, затопления, воздействия высокой температуры, проведения строительных работ рядом с проложенными кабелями и при появлении признаков неисправности. К таким признакам относятся срабатывание автоматического выключателя без очевидной причины, нагрев проводов, запах оплавленной изоляции, нестабильная работа оборудования, искрение и регулярное отключение устройства защитного отключения.
Периодические натурные измерения особенно важны для объектов с высокой нагрузкой, влажных помещений, производственных площадок, складов, офисных зданий, торговых помещений и объектов с большим количеством электрооборудования. Электропроводка постепенно изнашивается, даже если внешне она выглядит исправной. На состояние изоляции влияют токовые перегрузки, вибрация, ультрафиолет, химически активная среда, конденсат и нарушение радиуса изгиба кабеля. Поэтому отсутствие видимых повреждений не подтверждает безопасность сети.
В ходе работ проверяется не только изоляция кабеля, но и взаимосвязанные элементы системы. При необходимости выполняются проверка УЗО, оценка работы автоматических выключателей, контроль защитного проводника и анализ соединений с главной заземляющей шиной. Измеряется ток срабатывания и время срабатывания устройства защитного отключения, а также время отключения защитной аппаратуры при возникновении аварийного режима. Эти показатели позволяют оценить, насколько быстро система предотвратит поражение человека электрическим током и ограничит развитие повреждения.
Результаты измерений сопоставляются с требованиями ПУЭ, проектной документации и технического задания. По итогам лабораторный контроль подтверждает пригодность сети к дальнейшей эксплуатации либо показывает необходимость ремонта. Для организации работ в Партизанске можно направить исходные данные Егору Михаиловичу, после чего специалисты определят объем обследования и перечень необходимых испытаний.
Как проводится измерение сопротивления изоляции на действующем объекте?
Перед началом измерений специалисты анализируют электрическую схему, исполнительную документацию и фактическое состояние объекта. Если документы отсутствуют или не соответствуют монтажу, выполняется предварительное обследование щитов, кабельных трасс и подключенного оборудования. Работы проводят только после снятия напряжения и принятия мер, исключающих случайную подачу питания. Отдельные цепи отключаются от приборов, автоматики и электрооборудования, если испытательное напряжение может повредить их компоненты. Все действия выполняются по утвержденной методике проведения и с учетом требований ПУЭ.

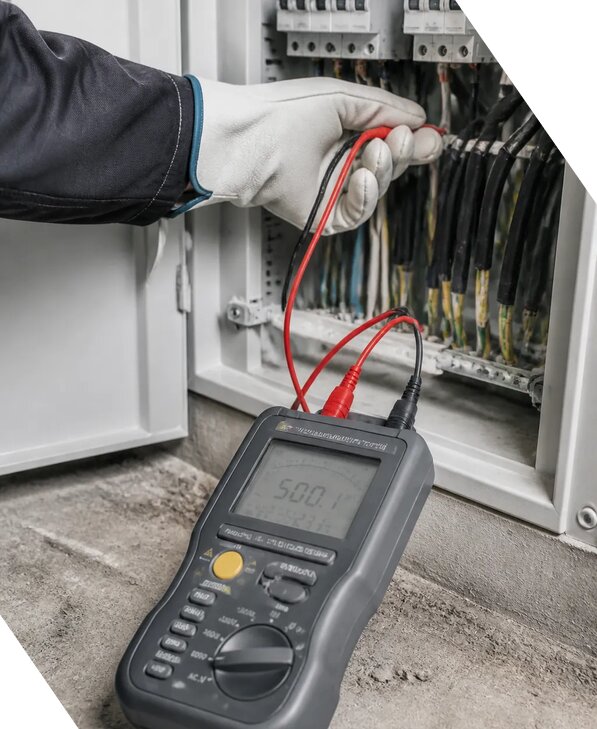

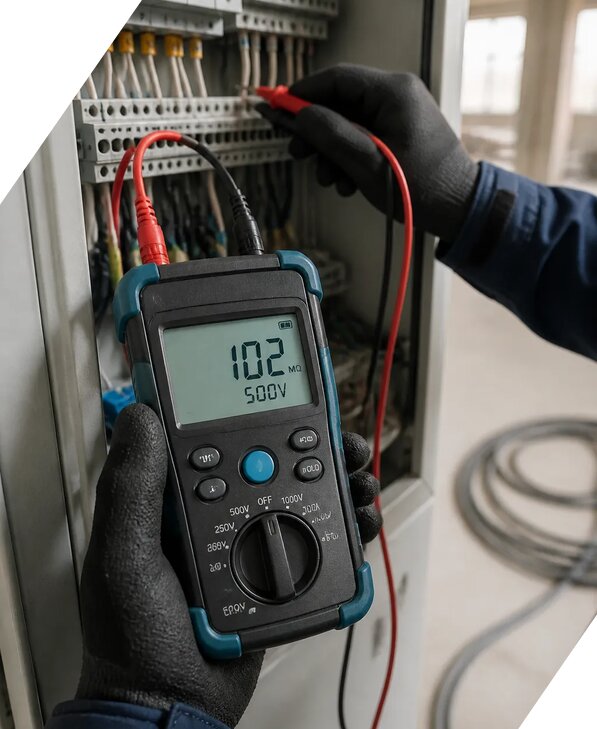

После подготовки измерительный прибор подключается к проверяемой цепи. Значение сопротивления определяется между жилами кабеля, между каждой жилой и защитным проводником, а при необходимости между токоведущими частями и заземляющими элементами. Конкретное испытательное напряжение и продолжительность воздействия выбираются с учетом номинального напряжения сети, назначения линии, типа оборудования и условий эксплуатации. Нельзя автоматически применять одинаковый режим ко всем участкам, поскольку электронные устройства, системы автоматики и чувствительные компоненты требуют предварительного отключения или особого порядка проверки.
Специалист фиксирует маркировку цепи, длину и сечение кабеля, тип изоляции, значение напряжения испытания, длительность измерения и полученный результат. При наличии нескольких участков проверка проводится по каждому из них, чтобы локализовать возможную неисправность. Низкое сопротивление может быть вызвано повреждением оболочки, влажностью, загрязнением, ошибочным соединением нулевого и защитного проводников либо неисправностью подключенного оборудования. Поэтому показатель рассматривается не изолированно, а в связи с состоянием всей электрической схемы.
Для обеспечения достоверности используется поверенное измерительное оборудование с известными характеристиками. Погрешность измерений учитывается при оценке результата и оформлении документов. После окончания испытаний цепи разряжаются, восстанавливаются штатные соединения и проверяется отсутствие опасного остаточного напряжения. Затем составляется протокол результатов, который содержит перечень проверенных линий, нормативные ориентиры, фактические значения и вывод о соответствии требованиям. По запросу ЭкспертизаРоссия также подготавливает техническое заключение с рекомендациями по ремонту, повторной проверке и безопасной эксплуатации.
Чем измерение сопротивления изоляции отличается от проверки УЗО и автоматов?
Измерение сопротивления изоляции и проверка защитной аппаратуры являются разными видами электроизмерительных работ, хотя вместе они формируют комплексную оценку электробезопасности. Сопротивление изоляции характеризует состояние проводников, оболочек, кабельных линий и изоляционных материалов. Чем ниже этот показатель, тем выше вероятность токов утечки, пробоя на корпус, нагрева и аварийного режима. Проверка УЗО, напротив, показывает, насколько корректно устройство защитного отключения реагирует на дифференциальный ток и отключает цепь при его достижении.
Во время проверки УЗО контролируются ток срабатывания, время срабатывания и правильность отключения защищаемой линии. Проверяется реакция устройства при различных режимах, а также соответствие фактических параметров его номинальным характеристикам. Если УЗО отключается слишком поздно, не реагирует на испытательный ток или срабатывает при значении, не соответствующем назначению аппарата, это свидетельствует о необходимости диагностики или замены. Однако исправное УЗО не устраняет повреждение изоляции и не заменяет измерение сопротивления кабеля.
Автоматический выключатель выполняет другую функцию. Он защищает сеть от перегрузки и короткого замыкания, а его работа оценивается с учетом характеристик расцепителей, состояния контактов и соответствия номинала фактической нагрузке. В некоторых случаях измеряется время отключения защитной аппаратуры, проверяется селективность и оценивается согласованность автомата с сечением проводников. Совместный анализ позволяет определить, надежно ли работает вся система защиты, а не только отдельный аппарат.
При комплексном обследовании специалисты сопоставляют результаты всех процедур. Например, сниженное сопротивление изоляции при исправном УЗО означает, что защитное устройство пока реагирует на утечку, но сама электропроводка требует ремонта. Если изоляция соответствует норме, но УЗО не проходит проверку, риск связан с отказом защитного аппарата. Итоги оформляются в протокол электроизмерений и при необходимости дополняются техническим заключением. На основании документов можно определить приоритетность ремонта, необходимость повторных испытаний и возможность дальнейшей эксплуатации участка.
Какие документы оформляются по результатам измерения сопротивления изоляции?
Основным документом по завершении работ является протокол электроизмерений. В нем указываются сведения об объекте, проверенных электроустановках и кабельных линиях, дата проведения работ, примененная методика проведения, типы измерительного оборудования и испытательного оборудования, а также данные о специалистах, выполнявших измерения. Для каждой цепи приводятся ее обозначение, назначение, место расположения, напряжение сети, испытательное напряжение и фактическое сопротивление изоляции. Если контролировались отдельные жилы, защитный проводник или соединения с главной заземляющей шиной, это также отражается в таблице результатов.
Документ должен позволять однозначно сопоставить измеренное значение с конкретным участком электропроводки. Поэтому важно указывать маркировку щита, номер автомата, направление кабельной линии, наименование помещения или оборудования. При выявлении несоответствий фиксируются характер отклонения, предположительная причина и участок, на котором требуется дополнительная диагностика. В протоколе могут отражаться сведения о проверке УЗО, параметрах автоматического выключателя, токе срабатывания и времени срабатывания, если такие работы входят в общий объем обследования.
К протоколу прилагаются данные о поверке приборов или реквизиты документов, подтверждающих пригодность оборудования к измерениям. Указываются условия проведения работ, поскольку влажность, температура, загрязнение и особенности помещения способны влиять на состояние изоляции и погрешность измерений. При необходимости оформляется техническое заключение. В нем простым и понятным языком описываются результаты измерений, степень выявленного риска, соответствие требованиям ПУЭ и нормативной документации, а также рекомендации по ремонту, замене кабеля, восстановлению соединений или повторному контролю.
Для собственника, управляющей организации или технического заказчика эти документы подтверждают факт инструментального обследования и могут использоваться при приемке монтажа, подготовке объекта к проверке, расследовании неисправности и планировании ремонта. Работы выполняет аккредитованная лаборатория с соблюдением процедур контроля качества. В Приморском крае наши специалисты проводят обследования объектов различного назначения. Актуальные условия и расчет стоимости, например от 3220 руб/м², зависят от площади, количества линий, доступности щитов и состава дополнительных испытаний. В сентябре документы могут быть подготовлены по согласованному графику. При заказе услуги под ключ скидка от 16 процентов. Телефон для связи +7 931 105-63-33. Мы работаем Пн-Пт 09-18 Сб-Вс вых.
